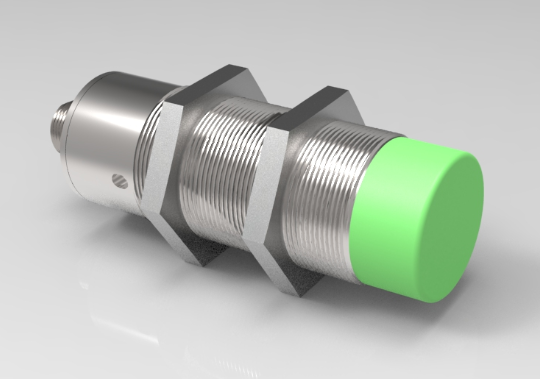

SD-M303 高频一体式圆柱形读写器
产品概况
SD-M303读写器是一款圆柱形一体式的高频RFID读写设备。其工作频率为13.56MHz，符合IS0-15693标准，支持RS-485（Modbus RTU）、TCP（Modbus TCP），RS232通信方式。采用坚固的金属外壳，防护级别达到IP67。读写器具有识别速度快、准确率高、安装方便等特点。
应用领域
发动机装配、家电制造线等
产品特点
功能
工作频率为13.56MHz，符合IS0-15693标准；
支持RS-485（Modbus RTU）POE（Modbus TCP），RS232通信方式，方便企业大规模批量组网应用；
一体式设计，结构紧凑，安装方便；
IP67防护适合各种安装环境。
性能
13.56MHz工作频率，读写速度快，工作稳定；
Modbus数据协议，数据采集稳定、可靠；
工业标准EMC设计，有效抵抗工业现场各种干扰；
采用标准航空接头，达到IP67防护标准，长久稳定运行。

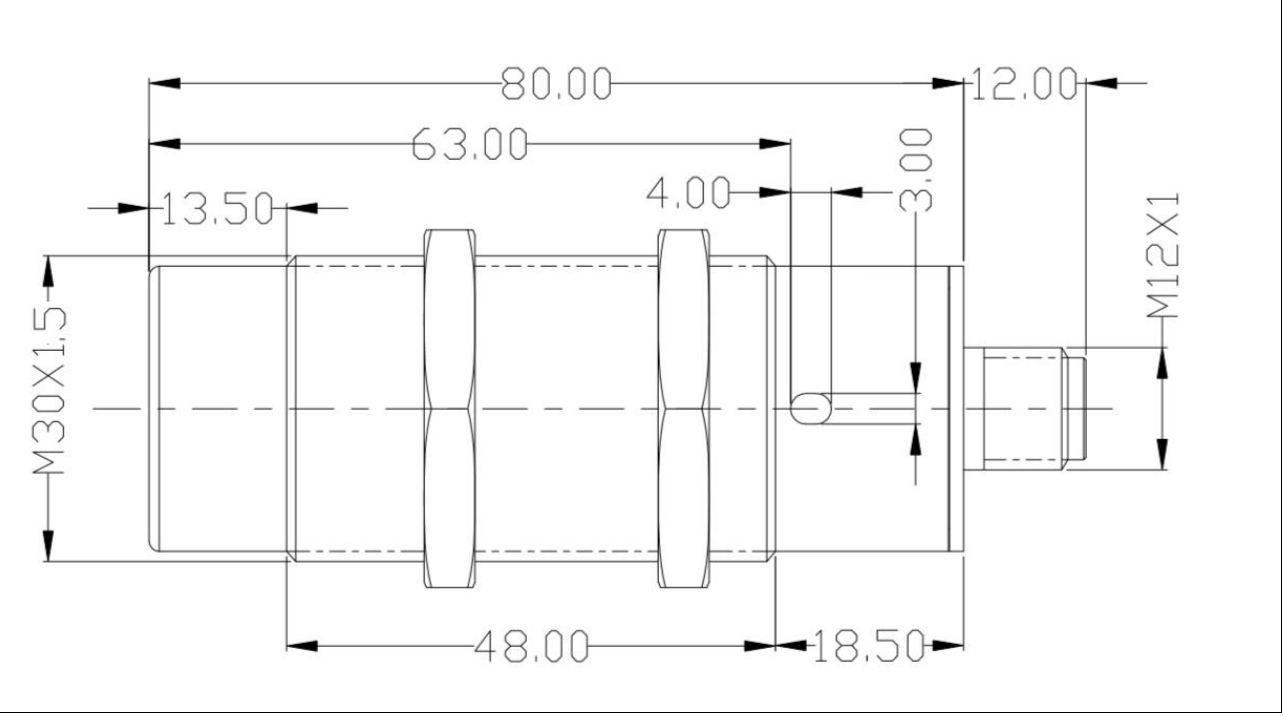

产品尺寸图
安装示意图
安装说明
达到IP67的防护等级，可直接免机箱安装
典型应用
分布式产线
SD-M303圆柱形一体式读写器可以安装在生产线上，直接与多种型号的PLC连接，或者通过POE接口与企业控制电脑连接，将安装在产品或者托盘上的标签数据实时采集，并传递到企业的控制系统。控制系统根据采集的数据完成生产物料防错、生产文件实时推送、不良品及时分流下线、检测报告自动生成、产品追溯信息保存、产品换线预警、设备自动化控制等等。达到自动化高效生产、多品种小批量混流生产的目的。可有效减少人力成本、提升设备使用率、提升产品质量。
技术参数
规格参数 | 型号 | SD-M303 |
无线协议 | IS0-15693 | |
工作频率 | 13.56MHz | |
支持区域 | SRRC中国、FCC北美 、ETSI欧洲 | |
输出功率 | 23dBm | |
无线速率 | 26.5kbit/S | |
读取距离 | 0～8cm（与标签有关） | |
通讯接口 | RS-485或POE，RS-232 | |
串口通讯速率 | 115.2kbit/s | |
以太网通讯速率 | 10/100M自适应 | |
电源电压 | DC 24V+/-10%（RS-485）、DC 48V+/-10%（POE） | |
平均电流 | <0.1A@24VDC（RS-485）、<0.05A@48VDC（POE） | |
指示灯 | 1个双色LED指示灯 | |
物理参数 | 外形尺寸 | Φ30×80mm（不包括螺纹接头） |
整机重量 | 100g | |
固定类型 | 螺母固定 | |
外壳材料 | 黄铜镀镍+工业塑料 | |
壳体颜色 | 银绿磨砂 | |
应用环境 | 工作温度 | -40℃～+70℃ |
存储温度 | -40℃～+85℃ | |
工作湿度 | 5%～95%RH（无凝露） | |
防水防尘等级 | IP67 | |
跌落实验 | GB/T2423.8-1995 | |
抗振动 | GB/T2423.10-2008 | |
附件 | 接插件电缆、直流电源等 |
支架设计
！！！！读写器天线罩为非金属材质，禁止撞击！！！！
高频读写器对低频率干扰信号比较敏感，需要设备外壳进行良好接地，以屏蔽外接干扰。但是生产线设备由于存在各种电机，且很难良好接地，读写器金属外壳与设备直接相连，反而会传导设备上的干扰信号。所有，支架设计时需要用绝缘材料将读写器（含天线）金属外壳与机械设备绝缘开。绝缘材料有 PC、电木等。同时我们配有响应的安装组件，方便支架绝缘设计。

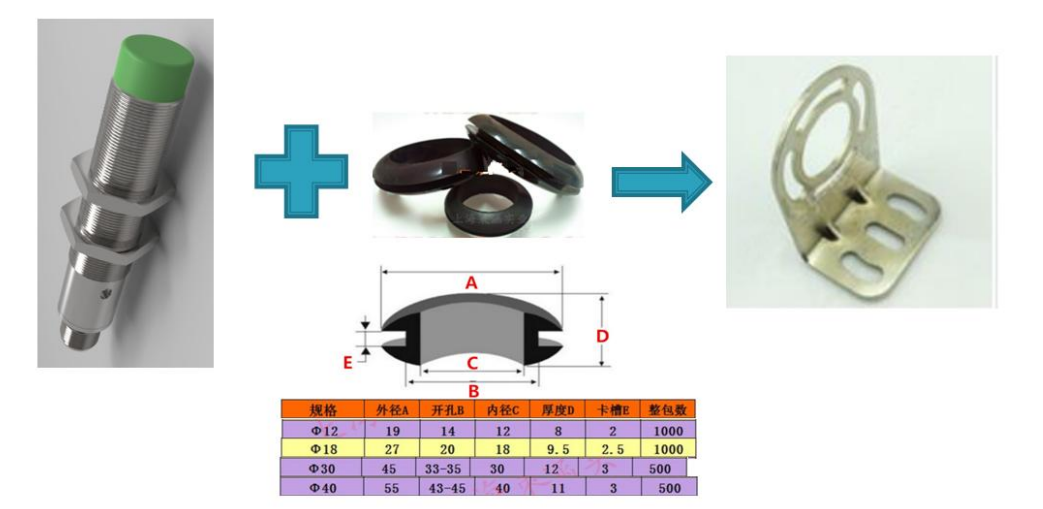

圆柱形读写器或天线需配合胶圈使用
读写器安装间距
高频读写器是通过天线周围的磁场对标签进行读写的，如果两个设备安装的很近，那么他们 天线辐射的磁场会互相干扰对方读取标签。所有读写器或者天线的安装距离遵循下表的距离， 如现场无法避免，那么读写器需要进行分时轮询工作。
